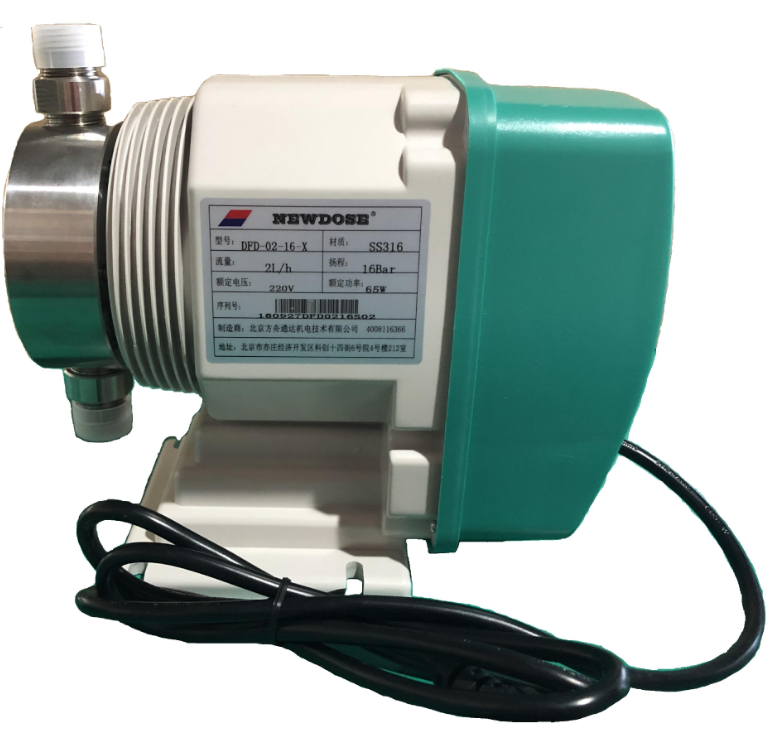

當新道茨電磁隔膜計量泵出現液力端漏液時，這不僅是藥劑浪費的問題，更直接威脅到泵的電氣系統和操作安全。液力端漏液維修是計量泵維護中常見的故障排除任務。要確保新道茨電磁隔膜計量泵的精確計量和長期穩定運行，必須掌握系統化的泵頭漏液診斷和密封件更換方法。

一、診斷核心問題：新道茨電磁隔膜計量泵液力端漏液的根源

液力端漏液的本質是液體通過泵頭的密封件或本體結構缺陷泄漏出來。在新道茨電磁隔膜計量泵中，泄漏點主要集中在以下三個區域：

隔膜破裂：泄漏的直接原因

1. 隔膜破裂： 膜片是液力端與驅動機構之間的唯一活動密封。長期的高頻往復運動或輸送強腐蝕性液體會導致膜片疲勞或腐蝕，一旦破裂，輸送介質將直接泄漏到泵頭外部。
2. 跡象： 如果液體從泵頭和泵體連接處滲出，或在泵頭檢測口發現輸送的物料，則說明隔膜破裂。

單向閥與連接處的密封失效

1. 單向閥密封： 進出口單向閥由閥體、閥座、閥球和形圈等密封件組成。單向閥密封失效（如形圈老化、磨損或安裝不當）是導致泵頭漏液的常見原因。
2. 螺紋連接： 泵頭與管路之間的螺紋連接如果松動或損壞，也會導致泄漏。

泵頭本體或螺栓松動

1. 螺栓松動： 泵頭與泵體連接的螺栓因振動或材料冷流變而松動，導致密封件壓力不足，引發滲漏。
2. 泵頭損壞： 泵頭本體因化學侵蝕或外部沖擊而出現裂紋或損傷，造成液力端漏液。

二、維修前的安全準備與故障排除流程

在進行新道茨電磁隔膜計量泵維修前，必須遵循嚴格的安全規范。

停機、泄壓與清洗的標準流程

1. 切斷電源： 必須關閉泵電源，并斷開泵電源與總電源的連接。
2. 系統泄壓： 釋放系統壓力，關閉進、出口截止閥。
3. 介質清理： 維修前，應完全沖洗和清潔過流部分，特別是輸送腐蝕性液體后，需將泵頭內殘留液體清理干凈。
4. 防護： 操作者必須使用防護用具（安全眼鏡、手套等）。

故障排除：識別泄漏類型與定位

在故障排除階段，應精確識別泄漏位置：

• 泵頭本體連接處泄漏： 重點檢查隔膜和泵頭螺栓。
• 閥組件連接處泄漏： 重點檢查單向閥密封件（形圈、閥座）。

三、實戰維修步驟一：泵頭拆卸與密封件更換

泵頭拆卸是液力端漏液維修的第一步，也是進行密封件更換的前提。

泵頭拆卸步驟與單向閥組件分離

1. 分離管路： 擰松進出口管路連接螺母，將管路與泵頭分離。
2. 拆卸泵頭螺栓： 按對角順序擰松并拆下固定泵頭的螺栓。
3. 拆卸閥組件： 取下上下單向閥組件（閥套、閥體、閥球）。

隔膜檢查與推桿分離

1. 檢查膜片： 檢查隔膜是否有破裂、穿孔或明顯變形。
2. 分離膜片： 如果需要更換膜片，用手或扳手逆時針旋轉舊膜片，將其與推桿分離。
3. 清潔推桿： 清洗推桿前端，并在螺紋上涂抹潤滑劑。

四、實戰維修步驟二：新隔膜與密封件的安裝

安裝新密封件和膜片是恢復泵頭密封性能的關鍵。

新密封件更換與單向閥密封復位

1. 密封件更換： 仔細檢查并更換所有老化的密封件（形圈、墊圈）。
2. 單向閥密封復位： 按照正確的順序和方向，將閥球、閥座和形圈裝入單向閥組件中。

新隔膜的安裝與泵頭復位緊固

1. 安裝新隔膜： 將新膜片組件順時針旋緊到推桿上。
2. 泵頭復位： 將計量泵泵頭放回原位，確認泵頭上的箭頭方向與水流方向一致。
3. 對角緊固： 使用泵頭螺栓，按對角順序均勻緊固。均勻的緊固力能確保密封件壓緊，防止泵頭漏液。

五、運行檢查與預防性維護建議

液力端漏液維修完成后，必須進行試運行和校準。

啟動檢查與流量校準

1. 低速啟動： 重新連接電源，將沖程頻率設置在低速，啟動新道茨電磁隔膜計量泵。
2. 泄漏監測： 仔細觀察所有連接點和泵頭，確認無新的液力端漏液。
3. 流量校準： 進行流量標定，確認泵的實際流量輸出是否精確，以保障穩定運行。

維護程序與長期穩定運行保障

1. 定期檢查： 定期檢查泵頭螺栓的緊固度，這是防止泵頭漏液復發的關鍵維護程序。
2. 易損件更換： 膜片、閥球、閥座等易損件更換應納入周期性維護計劃（通常每小時）。

結論：專業操作，杜絕新道茨電磁隔膜計量泵液力端漏液隱患

新道茨電磁隔膜計量泵液力端漏液維修是一項需要細致操作的專業維護工作。核心在于精準識別泄漏源，通過更換隔膜和所有老化的密封件來恢復密封完整性。遵循正確的泵頭拆卸和對角緊固維護程序，可以有效杜絕泵頭漏液的隱患，確保新道茨電磁隔膜計量泵的精確計量和長期穩定運行。

常見問題解答 (FAQs)

1. 發現液力端漏液后，我應該先緊固螺絲嗎？

是的。在進行液力端漏液維修前，可以先嘗試按對角順序均勻緊固泵頭螺栓，因為螺栓松動是常見的泵頭漏液原因。如果緊固后仍泄漏，則需拆卸泵頭進行密封件更換。

2. 維修時，單向閥的形圈需要更換嗎？

強烈建議更換。單向閥密封件（形圈、閥座）屬于易損件更換范疇，它們在拆卸和重新組裝時容易受損或因老化而失效，是導致泵頭漏液和流量不穩的常見原因。

3. 如何避免因管路連接導致的泵頭漏液？

避免在泵頭連接螺紋上纏繞生料帶，因為新道茨電磁隔膜計量泵依靠密封件實現密封。應確保管路連接螺母均勻緊固。

4. 隔膜破裂后，會損壞電磁驅動單元嗎？

如果隔膜破裂嚴重，輸送的腐蝕性液體可能會通過推桿通道侵入驅動機構，腐蝕線圈或電路板。因此，發現液力端漏液必須立即停泵維修。

5. 更換膜片后，是否需要進行流量標定？

是的。更換膜片是關鍵的維護程序，雖然理論上不改變流量，但為確保恢復到最佳精確計量狀態，應進行流量標定。
