正確的接線是保障新道茨計量泵穩定運行、避免設備損壞的首要步驟。無論是用于手動控制的新道茨電磁泵，還是集成復雜自動化功能的新道茨機械泵，都必須嚴格遵守電氣安裝規范和制造商的指引。錯誤的接線可能導致火災、電路板損壞，甚至危及操作者安全。本指南將詳細解析新道茨計量泵的電源線和控制接線方法。

安全第一：開始新道茨計量泵接線前的準備工作

在進行任何計量泵接線操作之前，安全是永恒的首要原則。您必須確保所有操作都符合所在國家和地區的電氣標準和規范。

基本安全規范與供電要求

1. 閱讀說明書： 接線前必須仔細閱讀泵的操作說明書。
2. 斷開電源： 在連接泵和電源之前，必須確保總電源處于斷開狀態。
3. 良好接地： 泵及電氣設備的安裝使用時，必須良好接地。
4. 核對參數： 核對當地的電源參數（電壓、頻率）是否與新道茨計量泵銘牌上指定的電源范圍一致，不一致可能導致泵損壞或火災。
5. 專業操作： 設備的電氣連接和維修必須由授權的專業人員進行。
6. 避免損壞： 禁止拉扯、破壞、或私自改接電源線。

新道茨電磁泵（D系列）的電源與控制接線圖解

新道茨電磁泵（DFD、DP、DM、DC系列）通常配備米的隨機電纜作為電源線，同時根據型號不同，提供不同的控制接線端口。

電源接線：確保正確供電與良好接地

電磁泵的電源接線相對簡單，通常是兩根火線（或一火一零）加一根地線。

1. 安裝空開： 建議在泵和電源之間安裝一個空氣開關，以便于維護和安全控制。
2. 確保接地： 必須確保地線正確連接，實現良好接地。
3. 避免濕手： 嚴禁濕手或濕腳接觸計量泵，操作時應保持身體干燥。

控制接線：實現自動化調節的關鍵

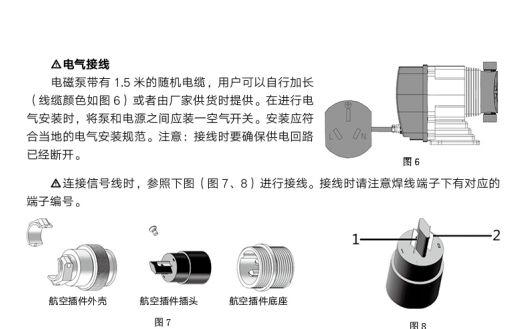

D系列電磁泵的控制接線通過航空插件實現。錯誤的信號接線，尤其是正負極接反，會造成電路板損壞。

重要警告： 嚴禁正負信號線接反，否則會造成電路板損壞或整泵損壞。在進行控制接線時，務必仔細核對端子編號（1和2）。

新道茨機械泵（ND/E系列）的電氣連接與旋向確認

新道茨機械泵的電氣連接重點在于確認電源匹配和電機旋向確認，以保護驅動單元不受損害。

單相與三相電機接線及旋向確認的重要性

機械泵通常采用單相或三相電機。

1. 確認電源： 再次核對電機銘牌上的電壓和電流參數。
2. 三相電機接線： 將地線與三根火線接好。
3. 旋向確認（關鍵步驟）： 接線完畢后，務必點動計量泵（瞬間啟動）查看電機轉向。
• 電機風葉應按箭頭方向順時針旋轉。
• 如果發現電機反轉，三相電機需要任意調換兩根火線的位置來改變轉向。
• 如果是單相電機反轉，通常需要互換電容上或接線盒內的啟動線圈（紅線與白線互換，然后紅線與黑線接）。
4. 反轉危害： 若電機反向運轉，將對電機和泵的機械結構造成損害，因此旋向確認是啟動前的必須環節。

接線常見錯誤與故障排除（避免電路板損壞）

正確的接線是預防性維護的一部分。以下列出一些常見的接線錯誤和后果：

1. 控制信號反接： DM/DP/DC系列的控制信號正負極接反，會立刻導致電路板損壞。在進行控制接線時，一定要仔細核對圖示的正極（）和負極（）。
2. 電源不匹配： 將的泵接入或反之，會導致泵無法正常工作甚至燒毀。
3. 電機反轉： 機械泵未進行旋向確認，電機反轉將損壞內部傳動系統。
4. 接地不良： 缺乏接地可能導致漏電風險，危及人身安全，并可能影響泵的控制信號穩定性。
5. 電線改接： 禁止私自改接電線或拉扯電源線，這可能導致短路、火災或泵損壞。

結論：精確接線，保障新道茨計量泵高效運行

無論您使用的是新道茨電磁泵還是新道茨機械泵，正確的接線都是設備安全穩定運行的基石。對于電磁泵，精準的控制接線是實現自動化調節的關鍵；而對于機械泵，嚴格的旋向確認則是保護機械傳動結構的關鍵步驟。請務必由專業人員操作，并遵循先安全、后連接、再確認的原則，確保您的新道茨計量泵能夠高效、精確地投入使用。

常見問題解答

1. 電磁泵的遠程控制接口是用來做什么的？

電磁泵（如DFD、DP、DM、DC系列）的遠程控制接口通常是用于接入一個干結點開關信號（例如液位開關、外部急停按鈕）。它允許用戶通過外部設備來遠程控制計量泵的啟停，實現基本的聯鎖保護。

2. DM系列電流信號控制接線時，如何避免正負極接反？

在進行電流信號（）接線時，必須仔細查看計量泵接線圖上標示的正極（）和負極（）端子。如果正負極接反，泵的電路板會立即受到不可逆的損壞。應使用萬用表確認信號源輸出的正負極。

3. 三相新道茨機械泵接線后電機反轉了怎么辦？

如果新道茨機械泵的三相電機反轉，你只需要在接入電機的那部分電路中任意調換兩根火線的位置即可改變磁場方向，使電機轉向正確。完成后務必再次進行旋向確認。

4. 為什么電磁泵強調必須“良好接地”？

良好接地是保障操作者人身安全的基本要求，能有效防止漏電事故。同時，對于依賴微電子元件的新道茨電磁泵來說，良好的接地也有助于穩定控制電路，減少外界電磁干擾，確保控制接線的信號傳輸準確性。

5. 電磁泵在接線時需要安裝空開或保險絲嗎？

是的，制造商建議在新道茨計量泵和電源之間安裝一個空氣開關（空開），以方便維修和提供過載保護。此外，泵的電路板內部通常設計有保險絲，如果發生故障或電源問題，保險絲會熔斷以保護更貴的元件。
